丁腈橡膠中加入埃洛石納米管，與不同的填料進行對比實驗。能夠使得橡膠在保持高扯斷伸長率的同時，大大提高丁腈橡膠的拉伸強度和撕裂強度
2023-08-22 21:11
丁腈橡膠中加入埃洛石納米管，與不同的填料進行對比實驗。能夠使得橡膠在保持高扯斷伸長率的同時，大大提高丁腈橡膠的拉伸強度和撕裂強度：

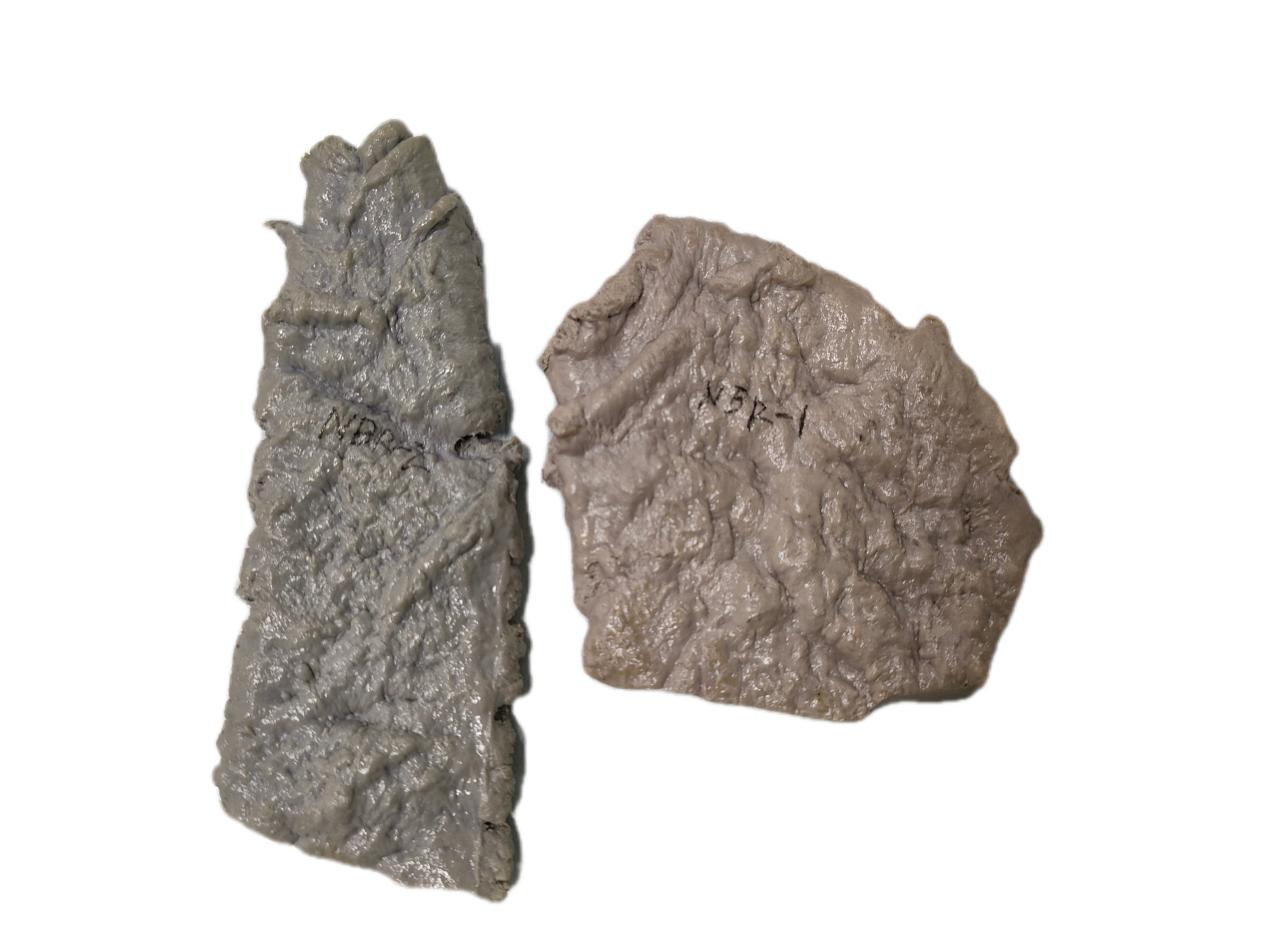

配料：
物料名稱 | PHR | 倍率 | 重量/克 |
N6250 | 100 | 17 | 1700 |
氧化鋅 | 5 | 17 | 85 |
SA1801 | 1 | 17 | 17 |
防RD | 1.5 | 17 | 25.5 |
防4020 | 1.5 | 17 | 25.5 |
985P | 1.5 | 17 | 25.5 |
N330 | 30 | 17 | 510 |
DOTP | 30 | 17 | 510 |
備注：S-75GN(0.8g）、TT(1.5g）、CZ(1.5g)
物料名稱 | 埃洛石 | 碳酸鈣 | MH-0 | 硅灰石WSE-600 | N330 |
PHR | 40 | 40 | 40 | 40 | 20 |
測試結(jié)果：

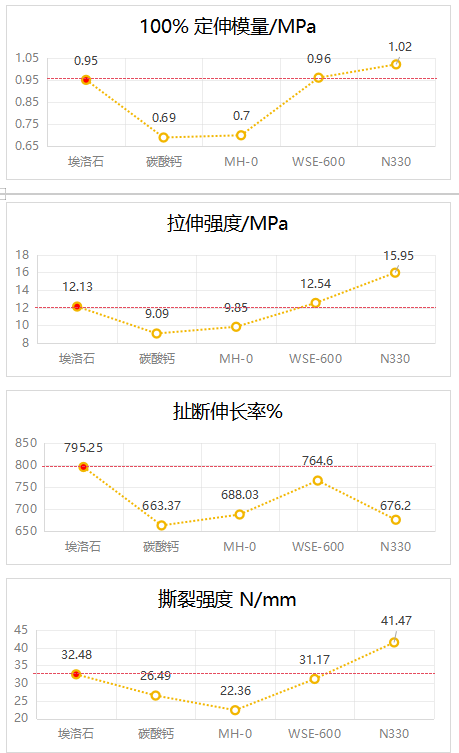

物理機械性能 | 單位 | 埃洛石 | 碳酸鈣 | MH-0 | WSE-600 | N330 | |
100% 定伸模量 | MPa | 0.95 | 0.69 | 0.7 | 0.96 | 1.02 | |
拉伸強度 | MPa | 12.13 | 9.09 | 9.85 | 12.54 | 15.95 | |
扯斷伸長率 | % | 795.25 | 663.37 | 688.03 | 764.6 | 676.2 | |
硬度 | Shore A | 45/55 | 41/50 | 42/50 | 44/54 | 46/55 | |

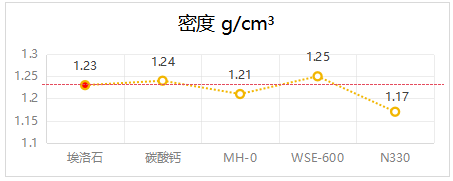

密度 | g/cm3 | 1.23 | 1.24 | 1.21 | 1.25 | 1.17 | |
撕裂強度 | N/mm | 32.48 | 26.49 | 22.36 | 31.17 | 41.47 | |
MDR硫變性能測試 | 170℃x 10Mins | ||||||
ML | dN.M | 0.31 | 0.31 | 0.32 | 0.33 | 0.46 | |
MH | dN.M | 6.88 | 7.17 | 7.52 | 8.56 | 8.86 | |
T10 | Min,Sec | 1:11 | 1:14 | 1:23 | 1:22 | 1:25 | |
T90 | Min,Sec | 4:19 | 4:12 | 4:24 | 4:25 | 4:50 |
聲明：此篇為廣東暨納新材料科技有限公司原創(chuàng)文章，轉(zhuǎn)載請標明出處鏈接： http://www.zhanhuifuwu.cn/h-nd-15.html
昵稱：
內(nèi)容：
驗證碼：
提交評論
評論一下
廣東暨納新材料科技有限公司
聯(lián)系我們
手機號碼：18123550466 暨納新材（微信同號）
聯(lián)系郵箱：gdjnxc@163.com
聯(lián)系地址：佛山市南海區(qū)獅山鎮(zhèn)力合科技園10棟904
微信
關(guān)注我們
