丁苯橡膠按照梯度增加埃洛石納米管的添加量，隨著埃洛石納米管的添加量增加，丁苯橡膠的物理機械性能得到明顯的提升。
2023-08-22 21:02 廣東暨納科技新材料有限公司
丁苯橡膠按照梯度增加埃洛石納米管的添加量，隨著埃洛石納米管的添加量增加，丁苯橡膠的物理機械性能得到明顯的提升。

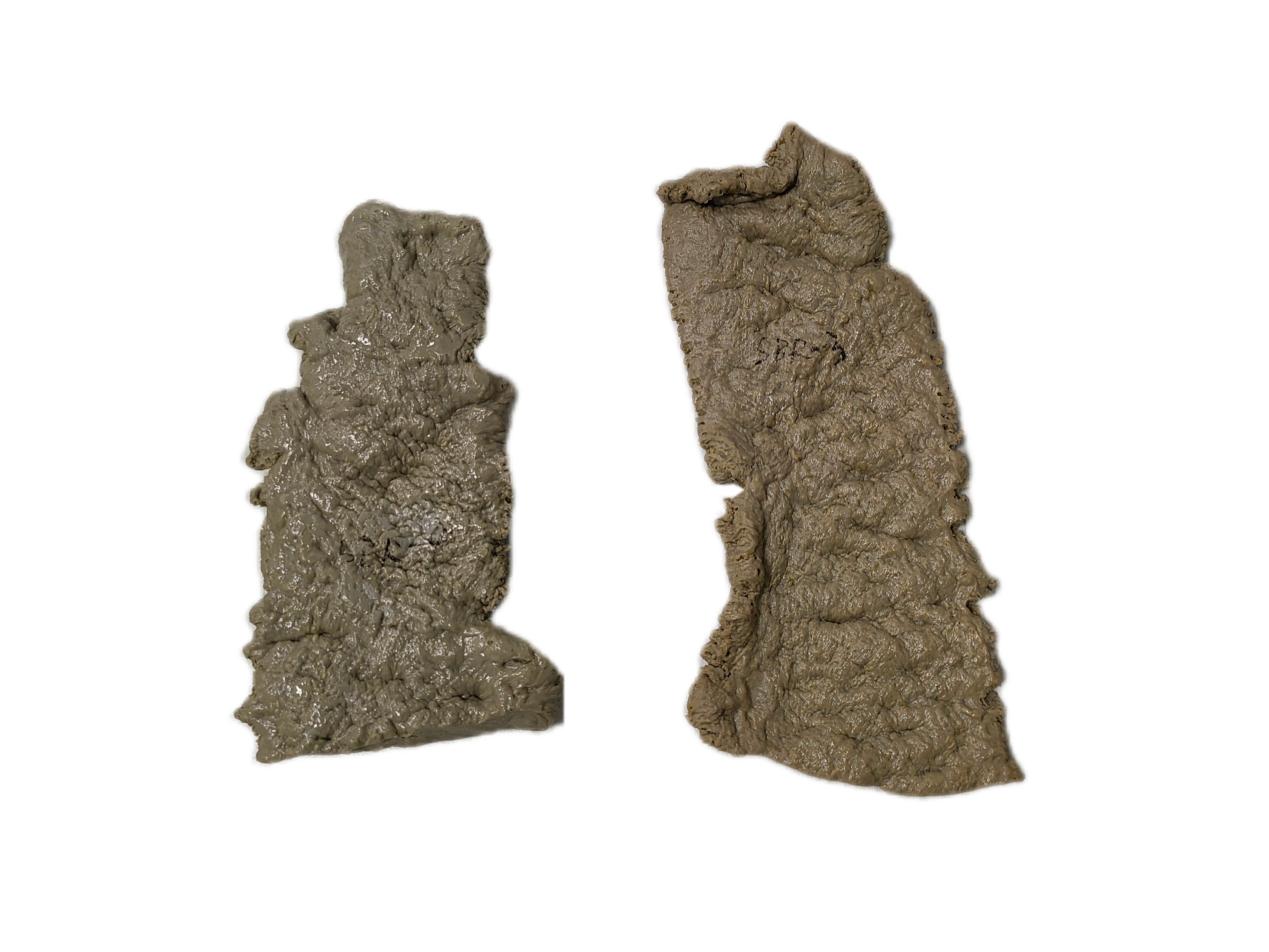

配方
物料名稱 | PHR | 倍率 | 重量/克 |
SBR1502 | 100 | 17 | 1700 |
氧化鋅 | 5 | 17 | 85 |
SA1801 | 1 | 17 | 17 |
防RD | 1.5 | 17 | 25.5 |
防4020 | 1.5 | 17 | 25.5 |
WB222 | 1 | 17 | 17 |
N330 | 30 | 17 | 510 |
芳烴油 | 20 | 17 | 340 |
備注：S-75GN(1PHR)、TT(1PHR)、CZ(1.2PHR)、DM(0.6PHR)
用于做性能測試的橡膠配料倍率為1。
結(jié)果如下：

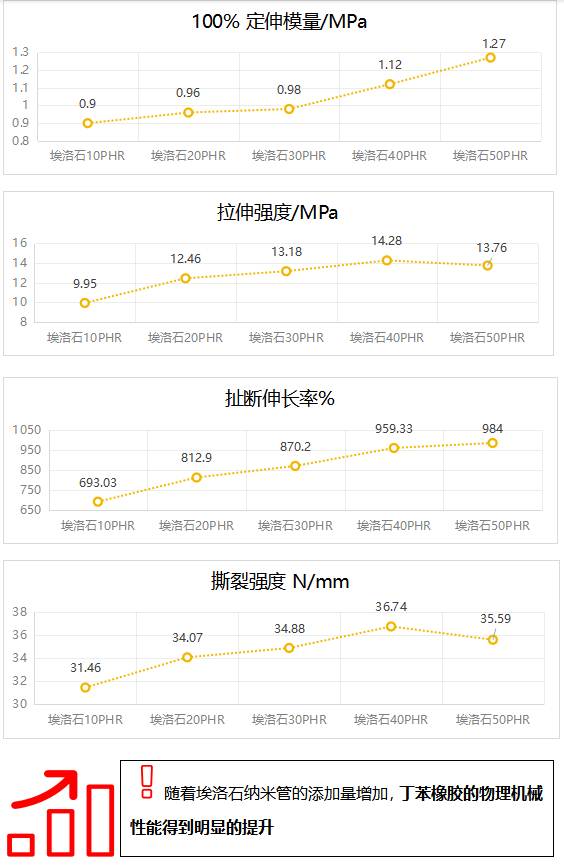

物理機械性能 | 單位 | 埃洛石10PHR | 埃洛石20PHR | 埃洛石30PHR | 埃洛石40PHR | 埃洛石50PHR | |
老化前 | |||||||
100% 定伸模量 | MPa | 0.9 | 0.96 | 0.98 | 1.12 | 1.27 | |
拉伸強度 | MPa | 9.95 | 12.46 | 13.18 | 14.28 | 13.76 | |
扯斷伸長率 | % | 693.03 | 812.9 | 870.2 | 959.33 | 984 | |
硬度 | Shore A | 46/52 | 48/55 | 51/58 | 52/60 | 55/63 | |
密度 | g/cm3 | 1.12 | 1.15 | 1.18 | 1.21 | 1.25 | |
撕裂強度 | N/mm | 31.46 | 34.07 | 34.88 | 36.74 | 35.59 | |
MDR硫變性能測試 | 170℃x 10Mins | ||||||
ML | dN.M | 0.59 | 0.71 | 0.7 | 0.79 | 0.65 | |
MH | dN.M | 8.93 | 8.52 | 7.81 | 7.52 | 6.99 | |
T10 | Min,Sec | 1:49 | 1:41 | 1:28 | 1:22 | 1:10 | |
T90 | Min,Sec | 5:13 | 4:53 | 3:45 | 5:30 | 3:40 |
聲明：此篇為廣東暨納新材料科技有限公司原創(chuàng)文章，轉(zhuǎn)載請標明出處鏈接： http://www.zhanhuifuwu.cn/h-nd-13.html
昵稱：
內(nèi)容：
驗證碼：
提交評論
評論一下
廣東暨納新材料科技有限公司
聯(lián)系我們
手機號碼：18123550466 暨納新材（微信同號）
聯(lián)系郵箱：gdjnxc@163.com
聯(lián)系地址：佛山市南海區(qū)獅山鎮(zhèn)力合科技園10棟904
微信
關(guān)注我們
